地理電纜管線探測儀
產品名稱：地理電纜管線探測儀
產品型號：TLKS-PMG-CPD
產品類別：電纜、隧道隱患監測系列
產品備注：推薦新產品-地理電纜管線探測儀
一、產品概述
地埋電纜管線探測儀可在不影響電纜正常輸電的情況下，不開挖地面土方，快速精準地定位電纜、確認電纜的位置、埋深以及電纜走向，避免因線路不明造成第二方開挖作業風險等。還可協助供電公司建立完善的電纜數據資料，解決老舊埋地電纜管道歷史遺留問題。
二、系統原理
1）正常輸電的電纜:將管線探測儀放置于電纜上方一定范圍內，管線探測儀可接收電纜上的50Hz或60Hz頻率信號，通過分析不同位置信號的強弱，可以知道電纜的位置,走向,以及埋深等參數;
2）停止輸電的電纜:在電纜的一端安裝感應信號夾鉗，通過信號發生機施加一個固定的頻率（通常為33KHz)于電纜上，將管線探測儀放置于電纜上方一定范圍內，管線探測儀可接收電纜上的33KHz頻率信號，通過分析不同位置信號的強弱，可以知道電纜的位置，走向，以及埋深等參數。該方法同樣也適用于正常輸電的電纜，且不會對正常輸電的電纜產生任何影響。
三、設備應用
1）完善和更新電纜管線數據:設備可探測電纜位置、埋深、走向;
2）預防施工對電纜帶來的危害:在施工現場探測出電纜位置、埋深、走向，劃定施工區域,避免因電纜線路不明導致誤施工破壞電纜的情況發生;
3）多條電纜中查找特定電纜:多條電纜同時鋪設時，可根據需求，找出某條電纜的位置，走向，埋深,不受其它電纜的影響;

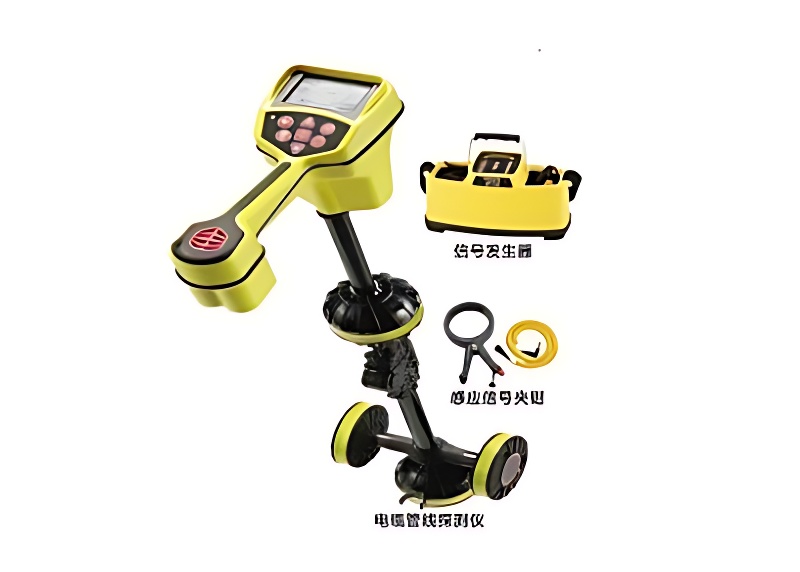

四、設備組成
1）電纜管線探測儀:用于探測電纜位置、埋深、走向;
2）信號發生器:用于給電纜施加一個固定頻率的信號;
3）感應信號夾鉗:通過感應將需要傳輸的頻率信號施加到電纜本體上。
五、技術參數
|
指標 |
參數 |
|
工作電壓
|
5~6V |
|
探測頻率
|
50Hz ~ 33Hz
|
|
探測深度
|
5~7米
|
|
續航時間
|
使用堿性電池可以工作12~14小時
|
|
|
六、工程案例：
